プロクソン（PROXXON）マイクロレースPD400 No.24400 (金属旋盤)
|
| もう一つ上の加工を目指すユーザーのための精密工作機械 |
精密工作機械。金属切削に最適です！！
その他平面、テーパー等の切削、丸棒の切断、きりもみ、ねじ切り、研削等の作業に。
※本商品は最低45cm×110cmの設置スペースと本体重量50kgに耐えられる作業台が必要となります。
|
|
 |
お支払方法/代金先払い ※代金引換は出来ません
こちらの商品はメーカー直送の為、代金先払い入金確認後の出荷とさせて頂きます。
※経理上の都合により、代金先払いが出来ない場合はご相談ください。（法人限定） |
 |
送料無料
但し北海道、沖縄、離島は運賃別途4,400円ご負担いただきます。 |
★商品発送：都度確認 |
|
|
|
■電源：100V、50/60Hz
■定格使用時間：60分
■消費電力：500W
■回転数：2段階スイッチ+ベルト変速 低速ポジション 80/330/1400min-1（回/分）
高速ポジション 160/660/2800min-1（回/分）
■センター心高：85mm
■心間距離：約400mm（加工可能心間距離 約315mm）
■三爪ユニバーサルチャックの掴み寸法：正爪/φ3～38mm、逆爪/φ3～100mm
■主軸貫通孔：φ20mm
■刃物往復台移動量：X軸/心間全域、Y軸/約120mm
■テーパー削りアタッチメント移動量：前後80mm、角度調節-40°～+40°
■寸法：L900xD400xH300mm
■重量：45kg
■付属品：
・三爪ユニバーサルチャック・テーパー削りアタッチメント・心押軸固定センター・自動送り装置・ネジ切り送り装置
・専用バイトセット（５種）木箱入り・ネジ切り送りギア一式・三爪ユニバーサルチャック用ハンドル・L型レンチ各種
・専用ドリルチャック・ワンタッチバイトホルダー・防塵メガネ（本体組み込み済み含む）
■ネジ切り用可能送りピッチ:
| ネジ種類 |
切削可能ネジ |
|
メートルネジ
(1ピッチ間の距離(㎜))
|
0.2/0.25/0.3/0.35/0.4/0.45/0.5/0.6/0.7/0.75/0.8/0.9/1.0/1.25/1.75/2.0/2.5/3.0 |
|
インチネジ
(1インチ間に切れる山数)
|
10/11/12/14/16/18/20/22/24/28/32/36/40/48 |
|
＜セット内容＞
(1)専用のドリルチャック 専用のテーパー心軸(MT-2)と共に装着。
(2)PD400用バイト5種セット ハイス製
(3)三爪ユニバーサルチャック＋チャックハンドルセット
精度の高い加工が可能な専用三爪ユニバーサルチャックです。
チャックハンドリは、取り忘れ防止機能を装備した安全設計です。
(4)L型レンチ7種
(5)チャックハンドル各種
(6)防塵メガネ
(7)安全カバー
(8)ネジ切り用変速ギア各種 付属のチェンジギアを組み合わせることにより、下記のネジが切削可能です。
|
|
＜各部分の説明＞写真をクリックすると大きい写真が開きます
拡大写真 |
拡大写真 |
拡大写真 |

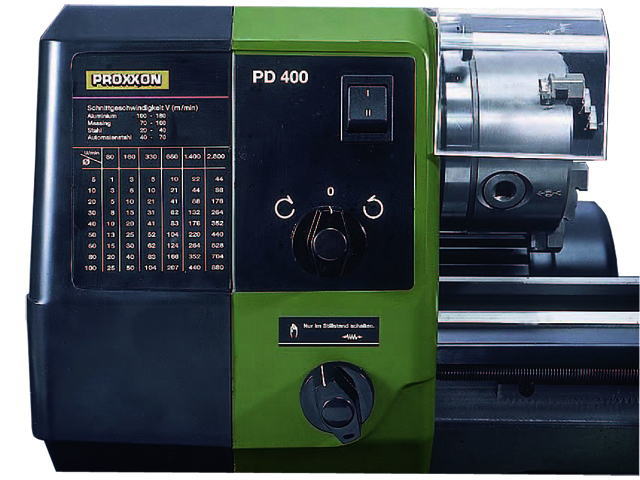

上から主軸回転数2段階スイッチ、正逆転スイッチ、自動送りスイッチで全作業を行います。
|
万が一のために備え、安全スイッチを装備。いかなる作業中でも赤いボタンを押すとすべての作業が停止します。又、電源がオンの状態で電源プラグを電源コンセントにつないでも作動しません。
|
三爪ユニバーサルチャック標準で装備。より精度の高い切削が可能です。正爪でφ38mm、逆爪でφ100mmまで材料が掴めます。安全に作業をしていただく為にチャック部全体を覆う安全カバーを装備。
|
拡大写真 |
拡大写真 |
拡大写真 |

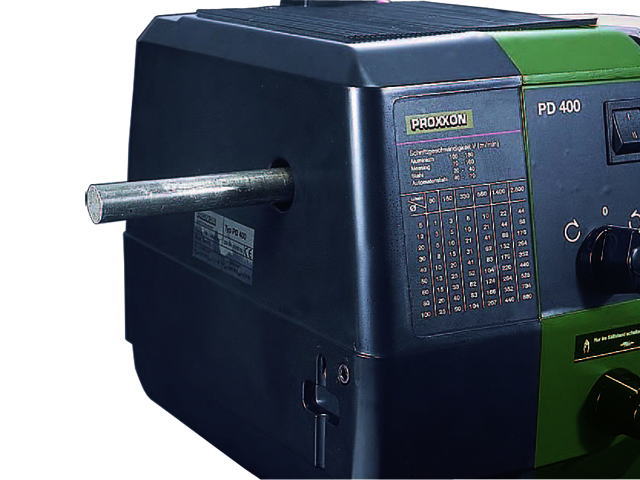

主軸貫通穴は、径20mmまでの材料を通せます。
|
主軸スピンドルはVベルトでモーターの力を無駄なく伝える事が出来ます。主軸回転数は、2段階スイッチと3段ベルト変速により6段階のスピードコントロールができます。又、多種のネジ切りも付属の複数ギアのかみ合わせで切削可能です。
|
自動送り装置を使用して、均一な切削作業
|
拡大写真 |
拡大写真 |
拡大写真 |
ワンタッチバイトホルダーを装備。バイトの付け替え、高さ調整に便利です。テーパー削りアタッチメントで刃物台、刃物送り台の角度を変える事が出来ます。
|
ワンタッチバイトホルダーでバイトの方向を変えて中グリ作業(中グリバイトは別売)
|
心押しセンターで材料を固定します
|
拡大写真 |
拡大写真 |
拡大写真 |
専用ドリルチャックも標準装備
|
早送りハンドルで素早く元の作業位置まで刃物送り台を移動させる事が出来ます。早送りハンドルは、横のレバーで解除することも出来ます。
|
ネジ切削作業時に上記刃物送り台横の目盛りAを使用します。
|
|
| プロクソン マイクロレースDX PD400専用オプション |
| この商品は代引きです （但し本体と同時発注の場合は代金先払いとさせて頂きます） |
拡大写真 |
四爪インディペンデントチャック No24410
■四爪が個別に動きます。角材などの異形物の固定に使用
■材料取付可能寸法（目安）・・正爪/38×38㎜、逆爪/100×100㎜
イマジネット価格￥お問合せください
■送料880円(但し本体と同時注文の場合は無料）
■代引手数料440円 (但し本体と同時にご注文の場合は無料）
商品引渡：通常ご注文確定後 １週間以内（営業日）
|
拡大写真 |
コレットホルダー・チャックセット No24419
■より精度の高い切削加工の為の材料固定方法です。
2/3/4/5/6/8/10/12/14mmのコレットチャックが付属。
ご希望の穴径を開ける事が出来る様に加工されていないコレット1個付属
イマジネット価格お問合せください
■送料880円(但し本体と同時注文の場合は無料）
■代引手数料440円 (但し本体と同時にご注文の場合は無料）
商品引渡：通常ご注文確定後 １週間以内（営業日）
|
拡大写真 |
固定振れ止め台 No24404
■長尺材料に穴開け作業やテーパー削り等の切削を行う場合に使用
■可能寸法・・・φ5～50㎜
イマジネット価格お問合せください）
■送料880円(但し本体と同時注文の場合は無料）
■代引手数料440円 (但し本体と同時にご注文の場合は無料）
商品引渡：通常ご注文確定後 １週間以内（営業日）
|
拡大写真 |
移動振れ止め台 No24406
■長尺材料加工の際、材料を芯押しセンターで支える事が出来ない場合に使用します。
イマジネット価格お問合せください
■送料880円(但し本体と同時注文の場合は無料）
■代引手数料440円 (但し本体と同時にご注文の場合は無料）
商品引渡：通常ご注文確定後 １週間以内（営業日）
|
拡大写真 |
ワンタッチバイトホルダー No24416
■標準付属品と同タイプです。ツールチェンジの際に便利です。
イマジネット価格お問合せください
■送料880円(但し本体と同時注文の場合は無料）
■代引手数料440円 (但し本体と同時にご注文の場合は無料）
商品引渡：通常ご注文確定後 １週間以内（営業日）
|
拡大写真はありません |
円弧削アタッチメント No24061
■丸棒材の先端の円弧切削や横面の円弧切削に使用。刃物送り台に直接取り付けて作業します。
■8㎜角の直剣バイトが付属。（注）必ず8㎜角のバイト使用ください。
イマジネット価格お問合せください
■送料880円(但し本体と同時注文の場合は無料）
■代引手数料440円 (但し本体と同時にご注文の場合は無料）
商品引渡：通常ご注文確定後 １週間以内（営業日）
|
拡大写真 |
PD400専用オイルパン No24402
■PD400専用のオイルパンです。
切削時に出る切り粉や、切削油等の受けに使用します。
イマジネット価格お問合せください
■送料880円(但し本体と同時注文の場合は無料）
■代引手数料440円 (但し本体と同時にご注文の場合は無料）
商品引渡：通常ご注文確定後 １週間以内（営業日）
|
拡大写真 |
PD400専用バイトセットNo24550
■PD400標準付属商品です。
バイトの刃先は自由な形に研磨出来ます。
■取り付け寸法・・・10×10㎜
イマジネット価格お問合せください）
■送料880円(但し本体と同時注文の場合は無料）
■代引手数料440円 (但し本体と同時にご注文の場合は無料）
商品引渡：通常ご注文確定後 １週間以内（営業日）
|
拡大写真 |
PD400専用ネジ切り・穴グリバイトセットNo24552
■バイトの刃先は自由な形に研磨出来ます。
■取り付け寸法・・・10×10㎜
イマジネット価格お問合せください）
■送料880円(但し本体と同時注文の場合は無料）
■代引手数料440円 (但し本体と同時にご注文の場合は無料）
商品引渡：通常ご注文確定後 １週間以内（営業日）
|
拡大写真
拡大写真 |
PD400専用 スロアウェイバイトセットNo24556
■先端チップを交換するタイプです。
■取り付け寸法・・・10×10㎜
イマジネット価格お問合せください
■送料880円(但し本体と同時注文の場合は無料）
■代引手数料440円 (但し本体と同時にご注文の場合は無料）
商品引渡：通常ご注文確定後 １週間以内（営業日）
スロアウェイバイト用専用チップ（超硬）No24557
■No24556用の交換チップです。
イマジネット価格お問合せください
■送料880円(但し本体と同時注文の場合は無料）
■代引手数料440円 (但し本体と同時にご注文の場合は無料）
商品引渡：通常ご注文確定後 １週間以内（営業日）
|
拡大写真 |
PD400用バイトセットNo24530
■PD230に付属のバイトです。PD400にも使用できます。
■バイトの刃先は自由な形に研磨出来ます。
■取り付け寸法・・・8×8㎜
イマジネット価格￥9,000 （ 税込 \9,900 ）
■送料880円(但し本体と同時注文の場合は無料）
■代引手数料440円 (但し本体と同時にご注文の場合は無料）
商品引渡：通常ご注文確定後 １週間以内（営業日）
|
拡大写真 |
PD400用ネジ切り・穴グリバイトセットNo24540
■バイトの刃先は自由な形に研磨出来ます。
■取り付け寸法・・・8×8㎜
イマジネット価格お問合せください
■送料880円(但し本体と同時注文の場合は無料）
■代引手数料440円 (但し本体と同時にご注文の場合は無料）
商品引渡：通常ご注文確定後 １週間以内（営業日）
|
拡大写真 |
PD400用内径切削用バイトセットNo24520
■専用ホルダー付き。最小加工寸法φ18㎜
■取り付け寸法・・・8×8㎜
イマジネット価格お問合せください
■送料880円(但し本体と同時注文の場合は無料）
■代引手数料440円 (但し本体と同時にご注文の場合は無料）
商品引渡：通常ご注文確定後 １週間以内（営業日）
|
拡大写真 |
PD400用小径加工用超硬バイトNo24561
■小径の内径加工用、最小加工径4.1mm。
■No24565専用ホルダーが必要です。
イマジネット価格お問合せください）
■送料880円(但し本体と同時注文の場合は無料）
■代引手数料440円 (但し本体と同時にご注文の場合は無料）
商品引渡：通常ご注文確定後 １週間以内（営業日）
|
拡大写真 |
PD400用小径ミゾ切用超硬バイトNo24562
■小径の内径ミゾ加工用、最小加工径4.5mm。
■No24565専用ホルダーが必要です。
イマジネット価格お問合せください
■送料880円(但し本体と同時注文の場合は無料）
■代引手数料440円 (但し本体と同時にご注文の場合は無料）
商品引渡：通常ご注文確定後 １週間以内（営業日）
|
拡大写真 |
PD400用小径ネジ切用超硬バイトNo24563
■小径の内径ネジ加工用、最小加工径4.5mm。
■No24565専用ホルダーが必要です。
イマジネット価格お問合せください
■送料880円(但し本体と同時注文の場合は無料）
■代引手数料440円 (但し本体と同時にご注文の場合は無料）
商品引渡：通常ご注文確定後 １週間以内（営業日）
|
拡大写真 |

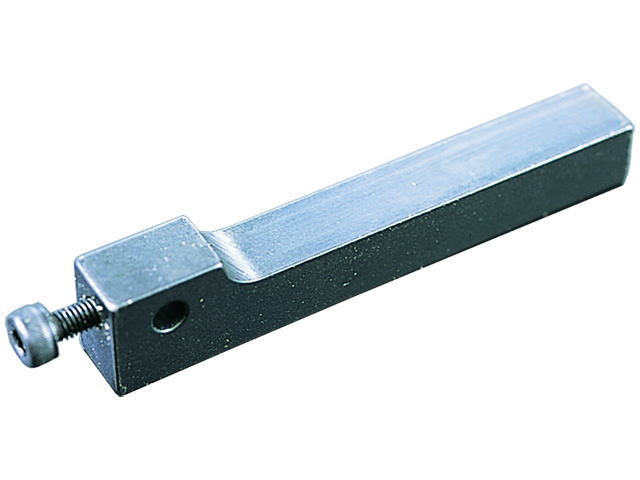

PD400用超硬バイト用ホルダーNo24565
■No24561～No24563の小径バイト用ホルダーです。
イマジネット価格お問合せください
■送料880円(但し本体と同時注文の場合は無料）
■代引手数料440円 (但し本体と同時にご注文の場合は無料）
商品引渡：通常ご注文確定後 １週間以内（営業日）
|
拡大写真 |
PD400用外ネジ切削用ダイス M3-10 No.24082
 拡大写真
■ネジ切り用ダイスと専用ホルダーを使用して外径ネジの切削が出来ます。
■M3,M4,M5,M6,M8,M10のネジが切削可能です。
イマジネット価格お問合せください
■送料880円(但し本体と同時注文の場合は無料）
■代引手数料440円 (但し本体と同時にご注文の場合は無料）
商品引渡：通常ご注文確定後 １週間以内（営業日）
|
拡大写真 |
PD400用ミニルーター取付台 No.24098
 拡大写真
■ミニルーターをマイクロレースに取り付けるためのホルダー。三爪チャック等を再研磨する際に便利です。
イマジネット価格お問合せください
■送料880円(但し本体と同時注文の場合は無料）
■代引手数料440円 (但し本体と同時にご注文の場合は無料）
商品引渡：通常ご注文確定後 １週間以内（営業日）
|
拡大写真 |
PD400用センタードリル3種類 No24025
■穴明け作業前のセンター穴明け用。ドリルの振れ止め防止に
イマジネット価格お問合せください
■送料880円(但し本体と同時注文の場合は無料）
■代引手数料440円 (但し本体と同時にご注文の場合は無料）
商品引渡：通常ご注文確定後 １週間以内（営業日）
|
|
|
こちらの商品に関するご質問、お問合せは直接メーカーへお願いいたします。
その際に「志満屋商店のホームページを見た」と言って下さい。
㈱キソパワーツール
℡:06-6693-5363（月～金9：00～17：00） Fax:06-6693-5355 mail:service@kiso-proxxon.co.jp
|
